Prometheus&Grafana介绍

Prometheus介绍

基础知识

概述

Prometheus 是一个监控系统和时序数据库，特别适合监控云原生环境，它具有多维数据模型和强大的查询语言，并在一个生态系统中集成了检测、指标收集、服务发现和报警等功能。

什么是Prometheus

Prometheus 是一个基于指标监控和报警的工具栈。 Prometheus 起源于 SoundCloud ，因为微服务迅速发展，导致实例数量以几何倍数递增，不得不考虑设计一个符合以下几个功能的监控系统：

  • 多维数据模型，可以按照实例，服务，端点和方法之类的维度随意对数据进行切片和切块。
  • 操作简单，可以随时随地部署监控服务，甚至在本地工作站上，而无需设置分布式存储后端或重新配置环境。
  • 可扩展的数据收集和分散的架构，以便于可以可靠的监控服务的许多实例，独立团队可以部署独立的监控服务。
  • 一种查询语言，可以利用数据模型进行有效的报警和图形展示。

但是，当时的情况是，以上的功能都分散在各个系统之中，直到 2012 年 SoundCloud 启动了一个孵化项目把这些所有功能集合到一起，也就是 Prometheus。Prometheus 是用 Go 语言编写，从一开始就是开源的，到 2016 年 Prometheus 成为继 Kubernetes 之后，成为 CNCF 的第二个成员。

到现在为止 Prometheus 提供的工具或与其他生态系统组件集成可以提供完整的监控管道：

  • 检测（跟踪和暴露指标）
  • 指标收集
  • 指标存储
  • 查询指标，用于报警、仪表板等

Prometheus 具有足够的通用性，可以监控各个级别的实例：你自己的应用程序、第三方服务、主机或网络设备等等。此外 Prometheus 特别适用于监控动态云环境和 Kubernetes 云原生环境。

整体来说与其他监控解决方案相比，Prometheus 提供了许多重要功能：

  • 多维数据模型，允许对指标进行跟踪
  • 强大的查询语言（PromQL）
  • 时间序列处理和报警的整合
  • 与服务发现集成来确定应监控的内容
  • 操作简单
  • 执行高效

系统架构

下图演示了 Prometheus 系统的整体架构

./20210406170610.png

一个团队通常会运行一个或多个 Prometheus 服务器，这些服务器构成了 Prometheus 监控的核心。Prometheus 服务器可以配置为使用服务发现机制（如 DNS、Consul、Kubernetes 等）来自动发现一组指标源（所谓的目标），然后 Prometheus 通过 HTTP 定期从这些目标中以文本格式抓取指标，并将收集到的数据存储在本地时序数据库中。

抓取的目标可以是一个直接暴露 Prometheus 指标的应用程序，也是可以是一个将现有系统（比如 MySQL）的 metrics 指标转换为 Prometheus 指标标准格式的中间应用（也就是我们说的 exporter），然后 Prometheus 服务器通过其内置的 Web UI、其他仪表盘工具（比如 Grafana）或者直接使用其 HTTP API 来提供收集到的数据进行查询。

另外我们还可以配置 Prometheus 根据收集的指标数据生成报警，但是 Prometheus 不会直接把报警通知发送给我们，而是将原始报警转发到 Alertmanager 服务，Alertmanager 是作为单独的服务运行的，可以从多个 Prometheus 服务器上接收报警，并可以对这些报警进行分组、汇总和路由，最后可以通过 Email、Slack、PagerDuty、企业微信、Webhook 或其他通知服务来发送通知。

数据模型

Prometheus 采集的监控数据都是以指标（metric）的形式存储在内置的 TSDB 数据库中，这些数据都是时间序列：一个带时间戳的数据，这些数据具有一个标识符和一组样本值。除了存储的时间序列，Prometheus 还可以根据查询请求产生临时的、衍生的时间序列作为返回结果。

时间序列

Prometheus 会将所有采集到的样本数据以时间序列的形式保存在内存数据库中，并定时刷新到硬盘上，时间序列是按照时间戳和值的序列方式存放的，我们可以称之为向量（vector），每一条时间序列都由一个指标名称和一组标签（键值对）来唯一标识。

  • 指标名称反映了被监控样本的含义（如 http_request_total 表示的是对应服务器处理的 HTTP 请求总数）。
  • 标签可以用来区分不同的维度（比如 method="GET" 与 method="POST" 就可以用来区分这两种不同的 HTTP 请求指标数据）。

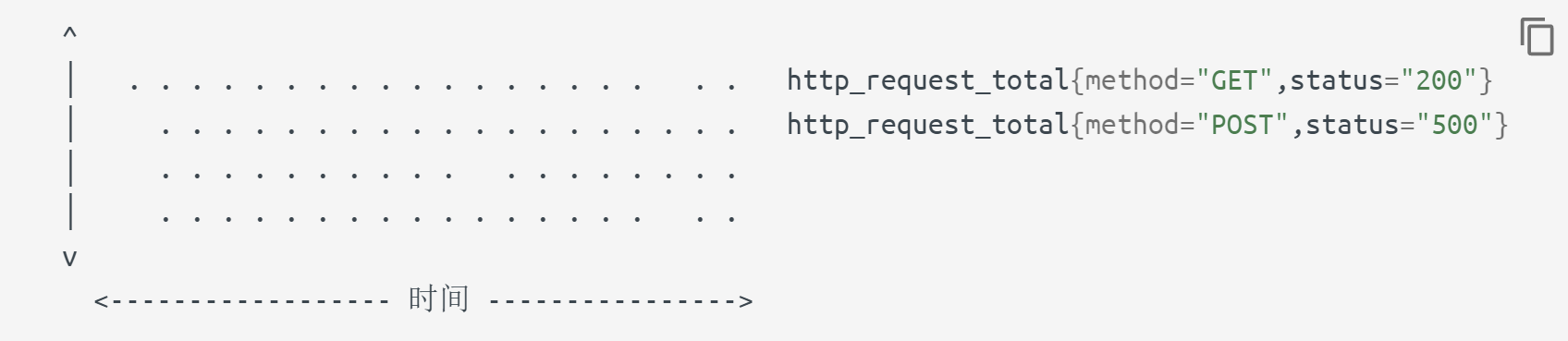

如下所示，可以将时间序列理解为一个以时间为 Y 轴的数字矩阵：

./image-20220719095605868.png

样本

时间序列中的每一个点就称为一个样本（sample），样本由以下 3 个部分组成：

  • 指标：指标名称和描述当前样本特征的标签集
  • 时间戳：精确到毫秒的时间戳数
  • 样本值：一个 64 位浮点数

指标

想要暴露 Prometheus 指标服务只需要暴露一个 HTTP 端点，并提供 Prometheus 基于文本格式的指标数据即可。这种指标格式是非常友好的，基本上的格式看起来类似于下面的这段代码：

# HELP http_requests_total The total number of processed HTTP requests.
# TYPE http_requests_total counter
http_requests_total{status="200"} 8556
http_requests_total{status="404"} 20
http_requests_total{status="500"} 68

其中 # 开头的行是注释信息，用来描述下面提供的指标含义，其他未注释行代表一个样本（带有指标名、标签和样本值），使其非常容易从系统和服务中暴露指标出来。

事实上所有的指标也都是通过如下所示的格式来标识的：

<metric name>{<label name>=<label value>, ...}

例如，指标名称是 http_request_total，标签集为 method="POST", endpoint="/messages"，那么我们可以用下面的方式来标识这个指标：

http_request_total{method="POST", endpoint="/messages"}

而事实上 Prometheus 的底层实现中指标名称实际上是以 __name__=<metric name> 的形式保存在数据库中的，所以上面的指标也等同与下面的指标：

{__name__="http_request_total", method="POST", endpoint="/messages"}

所以也可以认为一个指标就是一个标签集，只是这个标签集里面一定包含一个 __name__ 的标签来定义这个指标的名称。

查询语言

为了能够使用收集的监控数据，Prometheus 实现了自己的查询语言 PromQL。PromQL 是一种功能性的语言（类似于 SQL 语句），可以对时间序列数据进行灵活高效的计算。和类似 SQL 的语言相比，PromQL 仅用于数据读取，而不是插入、更新或者删除数据（这些操作在查询引擎之外实现的）

比如下面的语句表示的是过滤所有状态码位为 500 的 HTTP 请求总数：

http_requests_total{status="500"}

下面的查询语句表示每个序列在 5 分钟的时间窗口内的平均每秒增长率：

rate(http_requests_total{status="500"}[5m])

我们还可以计算 status="500" 错误与按 HTTP 路径分组的请求总数的比率：

sum by(path) (rate(http_requests_total{status="500"}[5m]))
/
sum by(path) (rate(http_requests_total[5m]))

Grafana介绍

基础知识

Grafana 是一个监控仪表系统，它是由 Grafana Labs 公司开源的的一个系统监测工具，它可以大大帮助我们简化监控的复杂度，我们只需要提供需要监控的数据，它就可以帮助生成各种可视化仪表，同时它还有报警功能，可以在系统出现问题时发出通知。

Grafana 支持许多不同的数据源，每个数据源都有一个特定的查询编辑器，每个数据源的查询语言和能力都是不同的，我们可以把来自多个数据源的数据组合到一个仪表板，但每一个面板被绑定到一个特定的数据源。

部署grafana

使用rpm包安装：

yum install grafana-enterprise-8.5.6-1.x86_64.rpm

# 设置开机自启动grafana
systemctl enable grafana-server
# 启动grafana
systemctl start grafana-server
# 查看grafana进程状态
systemctl status grafana-server

有时需要重启grafana，重启命令：

systemctl restart grafana-server

正常启动完成后 Grafana 会监听在 3000 端口上，所以我们可以在浏览器中打开 Grafana 的 WebUI。

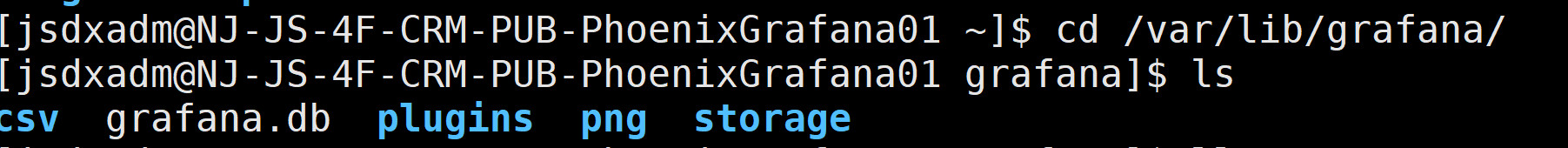

grafana涉及到的目录有几个，最重要的是/var/lib/grafana/

./image-20220718101620008.png

其中grafana.db是grafana依赖的数据库，非常重要。plugins是插件目录。

安装插件

插件下载地址：https://grafana.com/grafana/plugins/。一般来说，插件都可以在这里下载到。

下载插件后，将其解压，并将解压的文件夹复制到/var/lib/grafana/plugins文件夹中，并重启grafana。

面板

面板（Panel）是 Grafana 中基本可视化构建块，每个面板都有一个特定于面板中选择数据源的查询编辑器，每个面板都有各种各样的样式和格式选项，面板可以在仪表板上拖放和重新排列，它们也可以调整大小，所以要在 Grafana 上创建可视化的图表，面板是我们必须要掌握的知识点。

Panel 是 Grafana 中最基本的可视化单元，每一种类型的面板都提供了相应的查询编辑器(Query Editor)，让用户可以从不同的数据源（如 Prometheus）中查询出相应的监控数据，并且以可视化的方式展现，Grafana 中所有的面板均以插件的形式进行使用。Grafana 提供了各种可视化来支持不同的用例，目前内置支持的面板包括：Time series（时间序列）是默认的也是主要的图形可视化面板、State timeline（状态时间表）状态随时间变化 、Status history（状态历史记录）、Bar chart（条形图）、Histogram（直方图）、Heatmap（热力图）、Pie chart（饼状图）、Stat（统计数据）、Gauge、Bar gauge、Table（表格）、Logs（日志）、Node Graph（节点图）、Dashboard list（仪表板列表）、Alert list（报警列表）、Text panel（文本面板，支持 markdown 和 html）、News Panel（新闻面板，可以显示 RSS 摘要）等，除此之外，我们还可以通过官网的面板插件页面获取安装其他面板进行使用。

图表

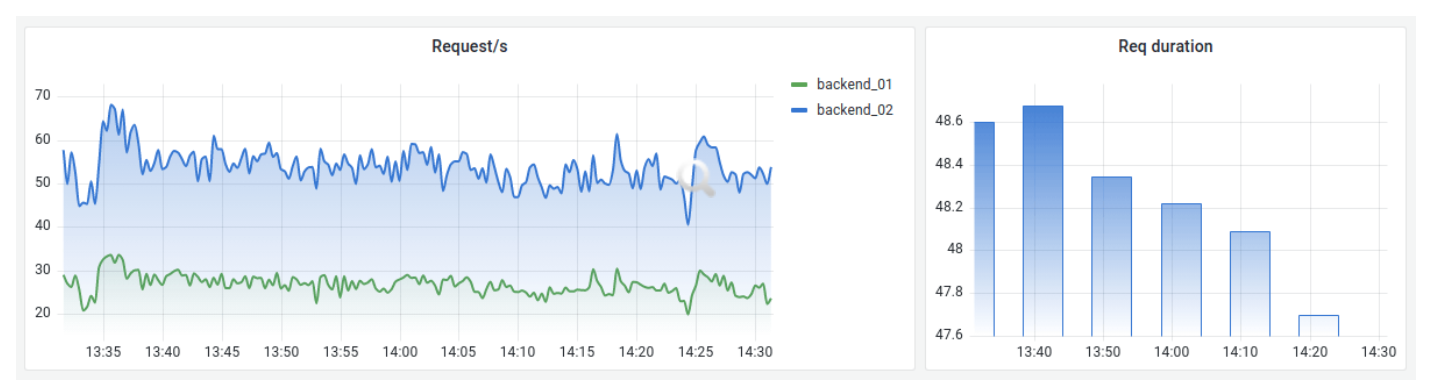

对于基于时间的折线图、面积图和条形图，我们建议使用默认的 Time series 时间序列进行可视化。

./20211104153720.png

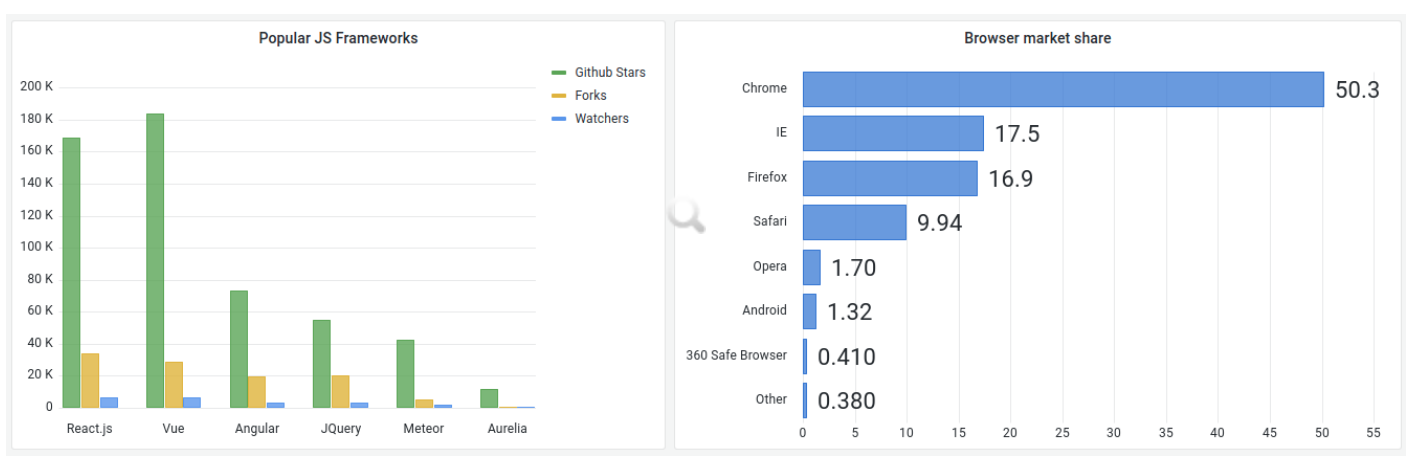

而对于分类数据，则使用 Bar Chart 条形图可视化。

./20211104153803.png

数据统计

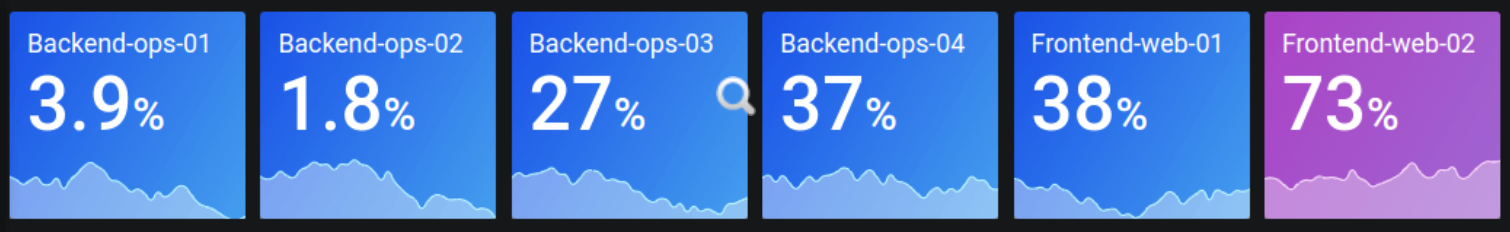

用于数据统计相关的可视化可以使用 Stat 面板进行可视化，我们可以使用阈值或色标来控制背景或值颜色。

./20211104153940.png

仪表盘

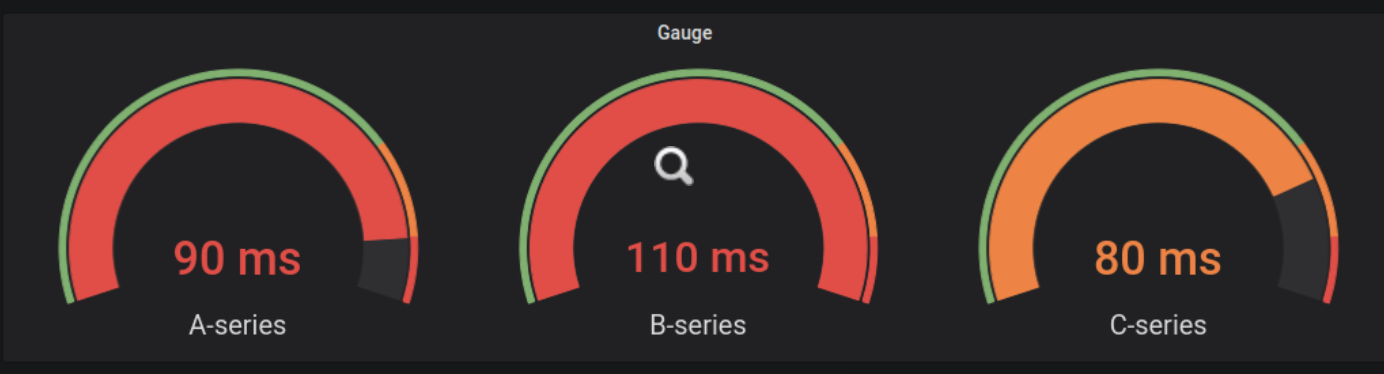

如果想显示与最小值和最大值相关的值，则有两个选择，首先是如下所示的标准径 Gauge 面板。

./20211104154049.png

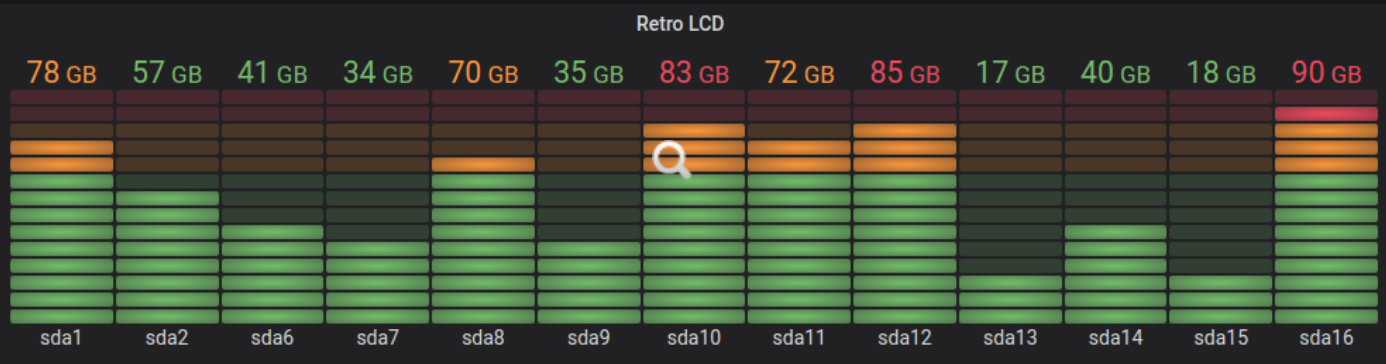

其次 Grafana 还具有水平或垂直 Bar gauge（条形仪表面板），具有三种不同的不同显示模式。

./20211104154147.png

表格

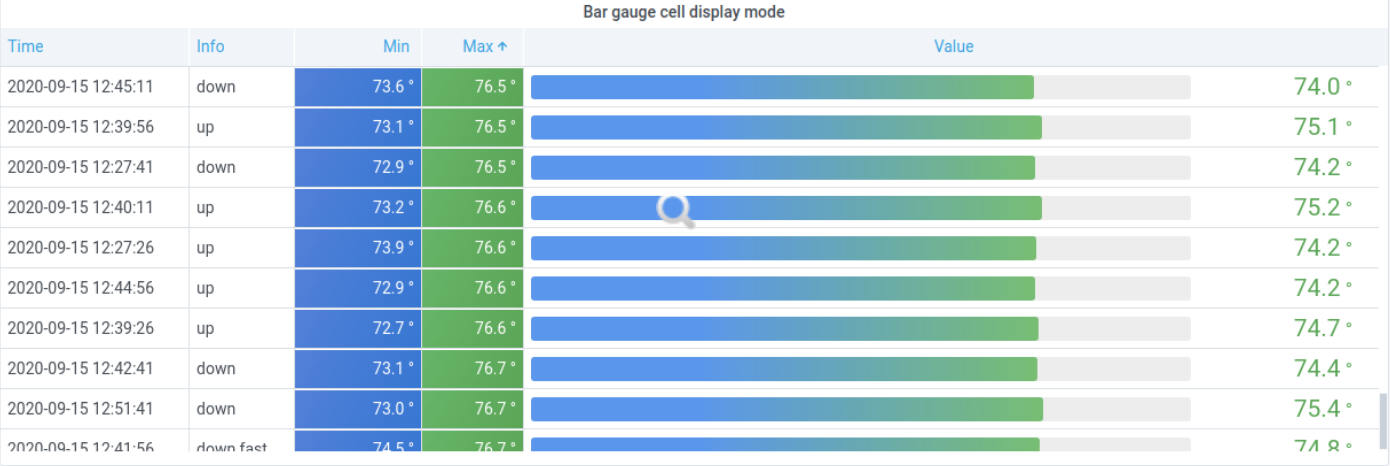

要在表格布局中显示数据，需要使用 Table 表格面板进行可视化。

./20211104154332.png

饼状图

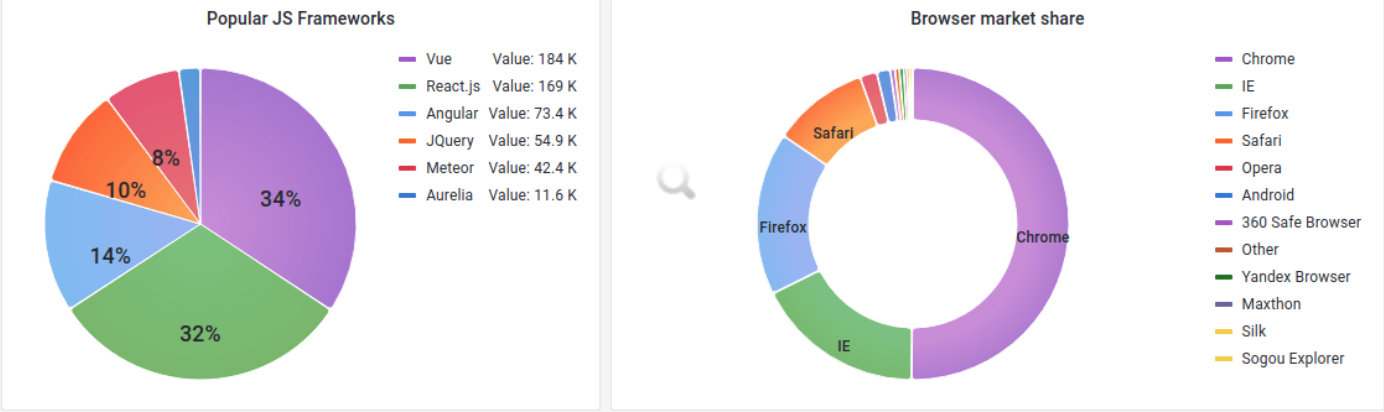

Grafana 现在支持 Pie Chart 饼状图面板可视化。

./20211104154624.png

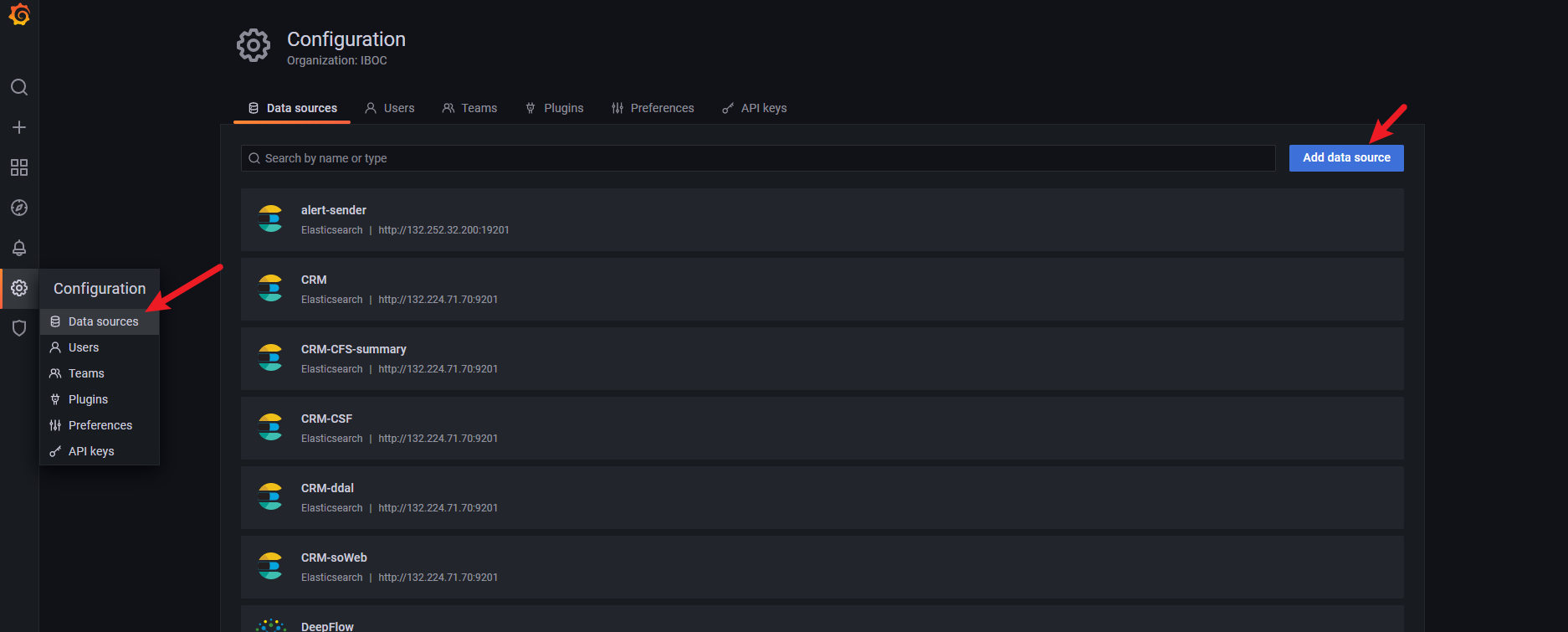

配置数据源

./image-20220718102351947.png

然后根据数据源类型选择，不同数据源类型的配置方法有所不同。

配置查询语句

配置grafana报表需要数据源查询语句，包括：

  • prometheus：PromQL，参考网址：https://doc.cncf.vip/prometheus-handbook/parti-prometheus-ji-chu/promql。Prometheus常用来监控PaaS组件。

  • ES：使用Lucene查询语句，参考网址：https://lucene.apache.org/core/3_0_3/queryparsersyntax.html。ES常用来查询日志等文本数据。

  • mysql：SQl查询语句

  • zabbix：IaaS监控工具，可以选择监控项。

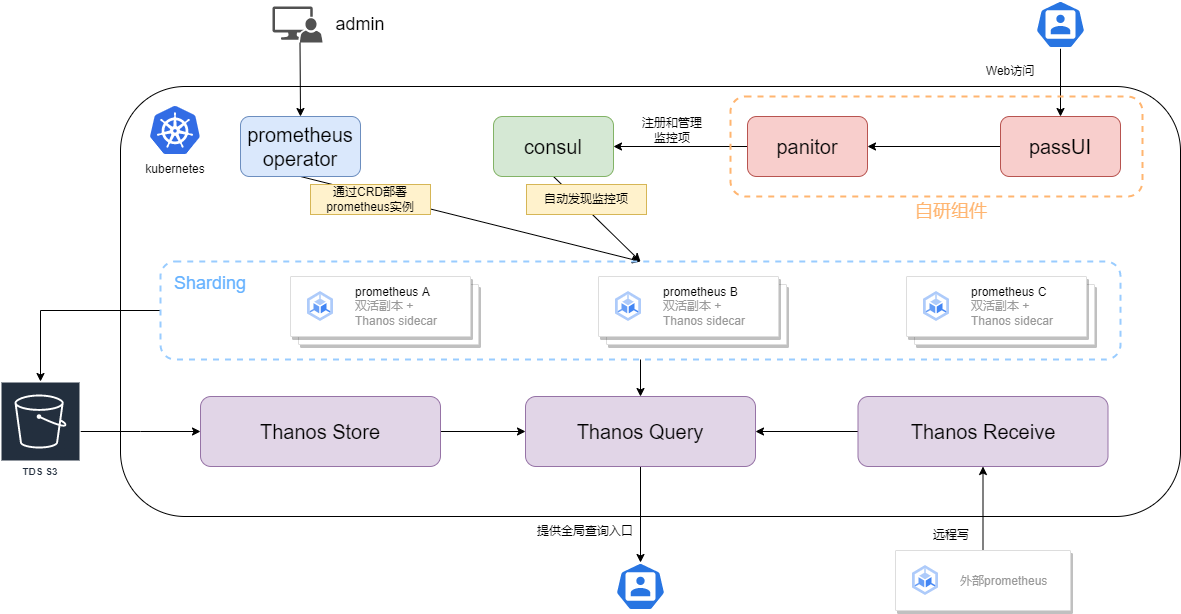

prometheus优化架构

./prometheus架构.png
